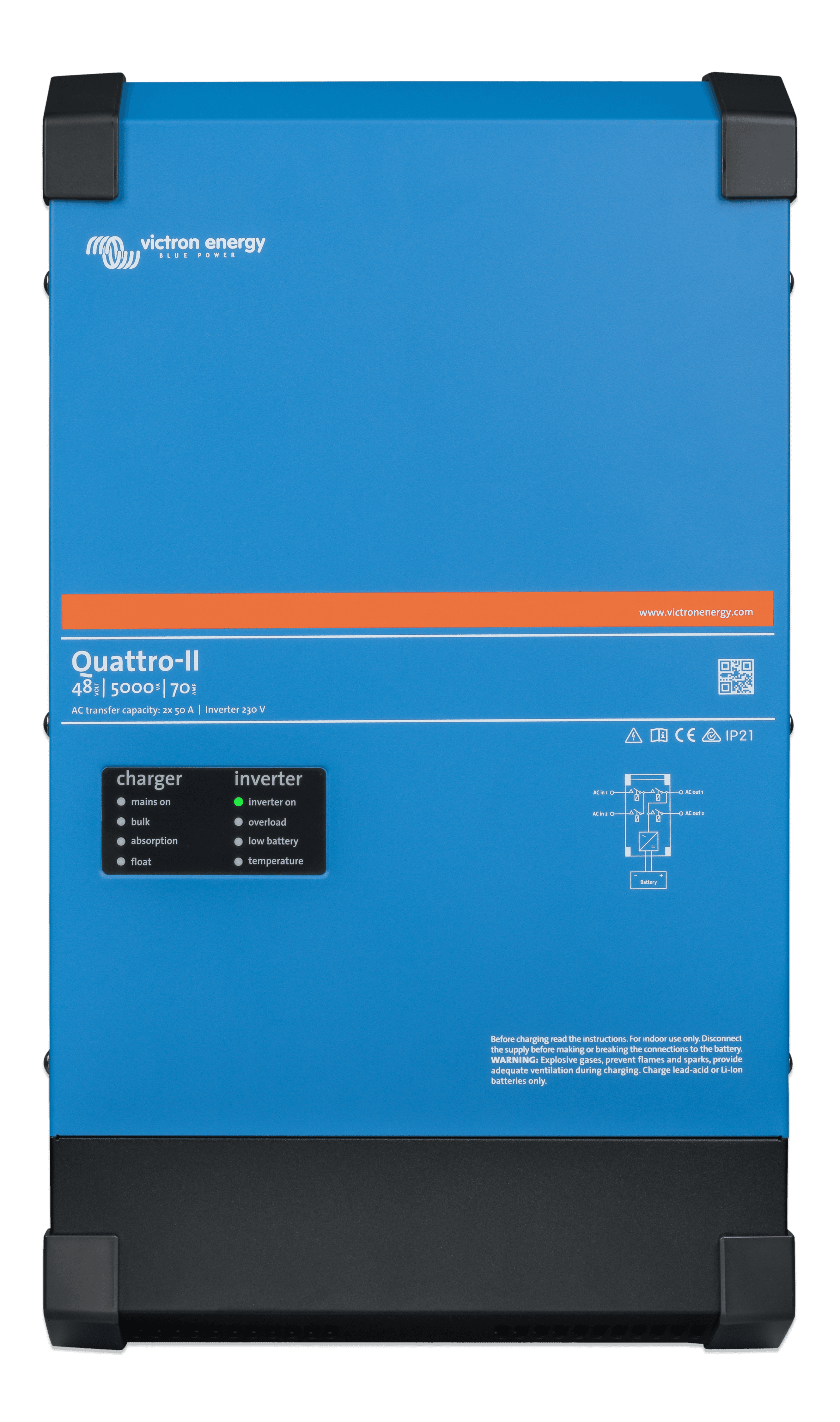

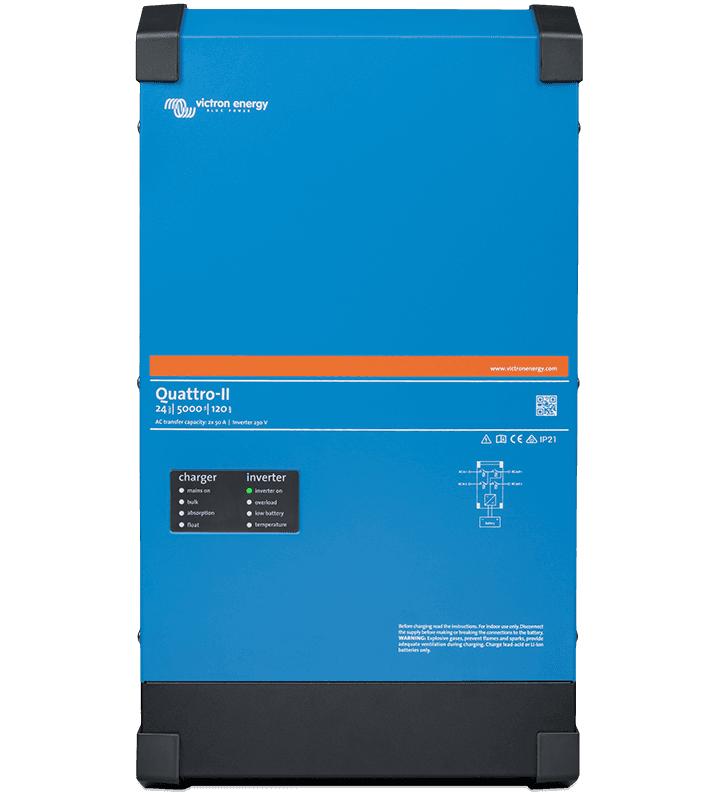

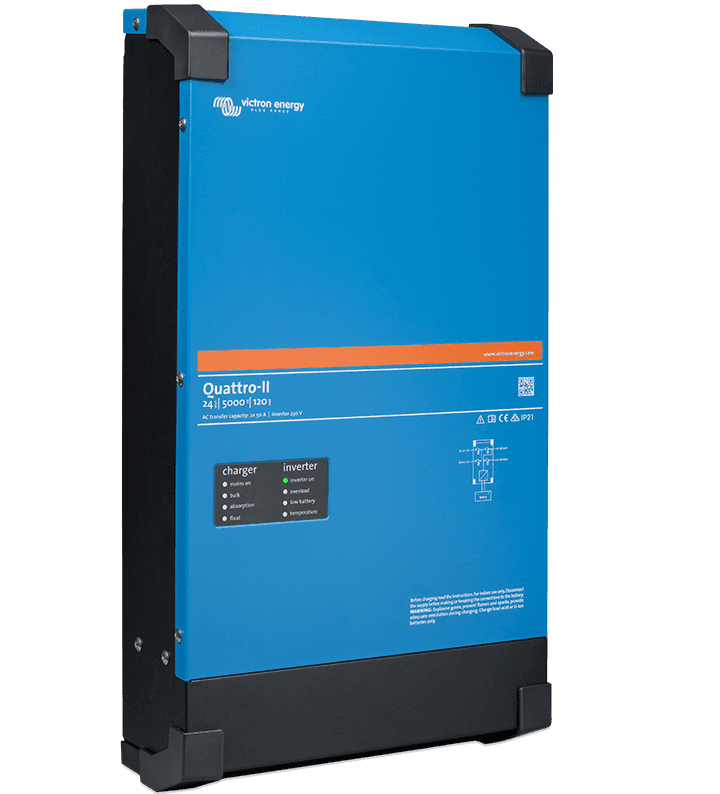

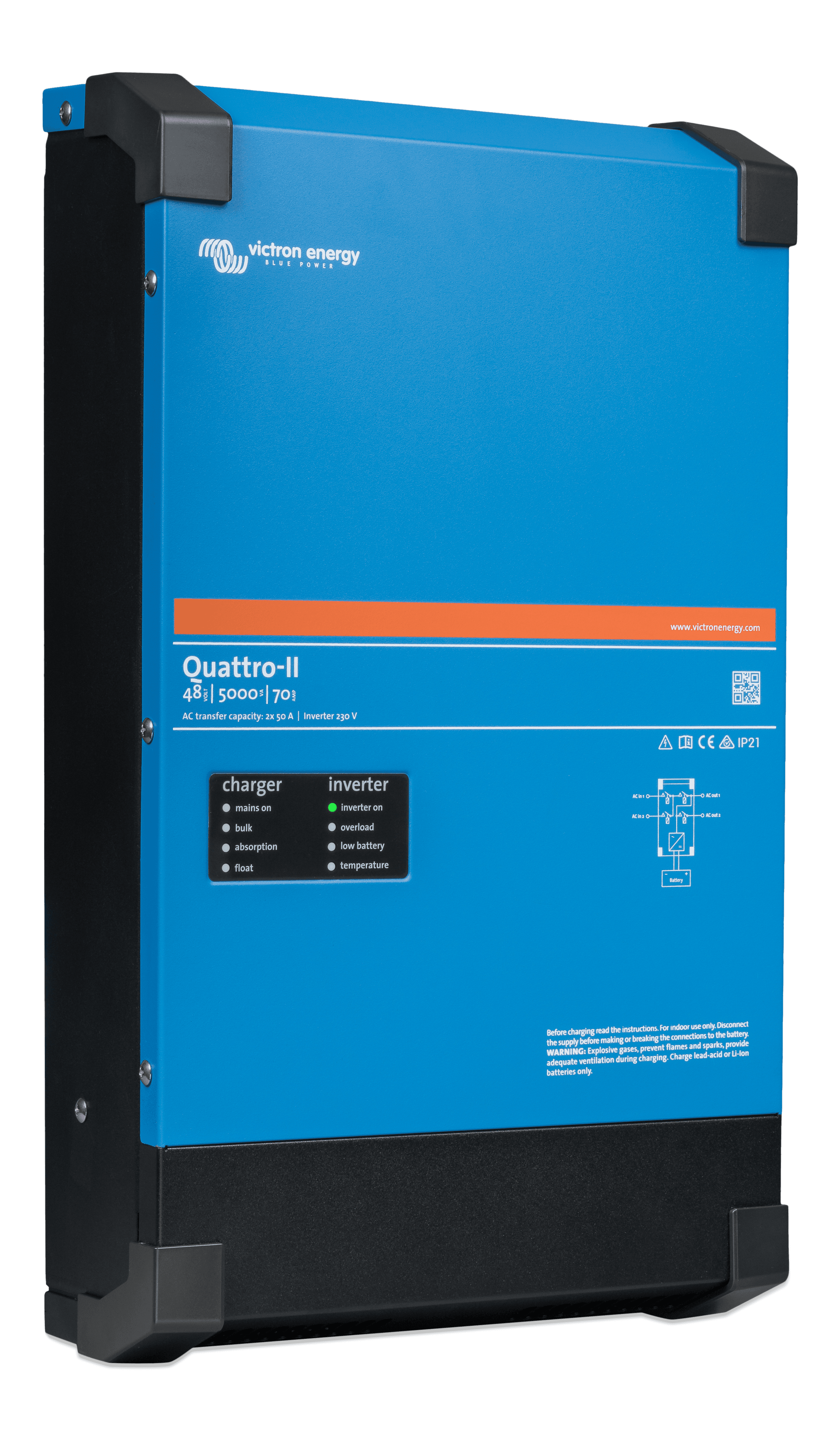

Quattro-II
Similar cu MultiPlus, Quattro este, de asemenea, un invertor și un încărcător combinate. În plus, poate accepta două intrări de curent alternativ și se conectează automat la sursa activă. Printre multiplele sale caracteristici se numără un adevărat invertor de unde sinusoidale, încărcare adaptivă, tehnologie hibridă PowerAssist plus multiple funcții de integrare ale sistemului, cum ar fi funcționarea în trei faze sau faze despărțite și funcționarea în paralel.
Models:
24/5000/120-50 and 48/5000/70-50
Year warranty
World-wide support
Despre acest
produs
Similar cu MultiPlus, Quattro este, de asemenea, un invertor și un încărcător combinate. În plus, poate accepta două intrări de curent alternativ și se conectează automat la sursa activă. Printre multiplele sale caracteristici se numără un adevărat invertor de unde sinusoidale, încărcare adaptivă, tehnologie hibridă PowerAssist plus multiple funcții de integrare ale sistemului, cum ar fi funcționarea în trei faze sau faze despărțite și funcționarea în paralel.

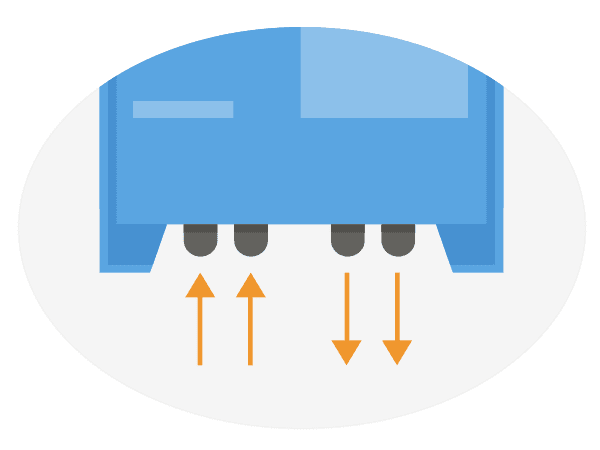

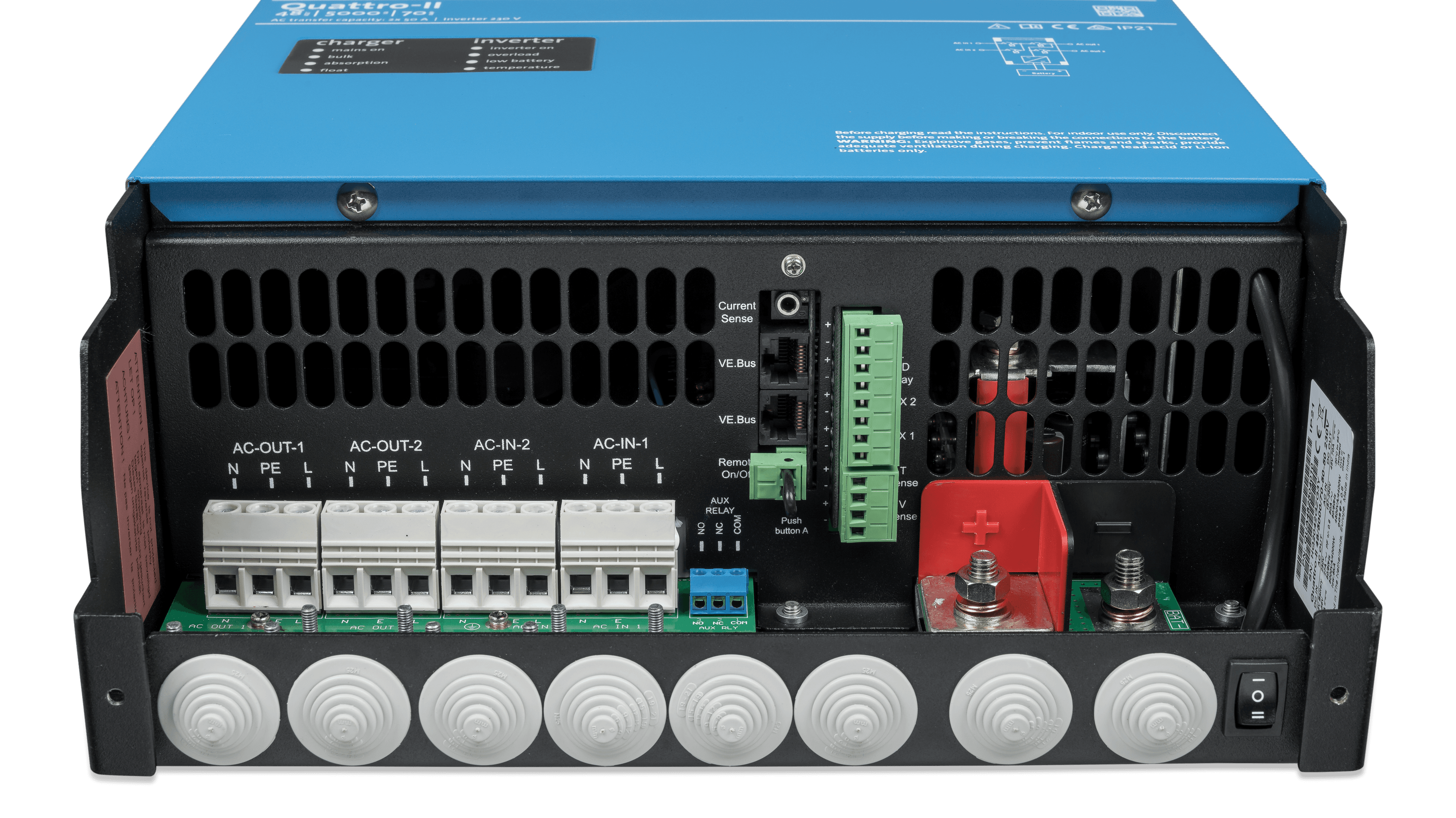

Două intrări de curent alternativ și două ieșiri de curent alternativ
Quattro-II
poate fi conectat la două surse de curent alternativ independente, de exemplu o
sursă de pe uscat și unul sau două generatoare. Quattro-II se va conecta
automat la sursa activă. Ieșirea principală nu prezintă întreruperi în
funcționare. În cazul căderii alimentării de la rețea sau deconectarea puterii
de pe uscat sau de la generator, Quattro-II preia alimentarea sarcinilor
conectate. Aceasta se întâmplă atât de repede (mai puțin de 20 de milisecunde)
încât computerele și alte echipamente electronice vor continua să funcționeze,
fără întreruperi. Cea de-a doua ieșire este funcțională numai atunci când este
disponibil curent alternativ la una dintre intrările Quattro-II. Consumatorii
care nu ar trebui să descarce bateria, precum aerul condiționat sau boilerele,
pot fi conectați la această ieșire.
Caracteristică unică PowerAssist (controlul sursei)
Quattro-II
va preveni suprasarcină unei surse de curent alternativ limitată, cum ar fi un
generator sau o conexiune de alimentare pe uscat. Întâi, încărcarea bateriei va
fi redusă automat când intervine o suprasarcină. Nivelul următor va amplifica
capacitatea unui generator sau o alimentare de la rețeaua de țărm cu puterea de
la baterie.
Alimentare practic nelimitată, datorită operării paralele
Până
la 6 unități Quattro-II pot opera în paralel pentru a se obține o capacitate de
alimentare mai mare. De asemenea, este posibilă operare trifazică sau cu fază
auxiliară.
Downloads
and support
High Quality Photos

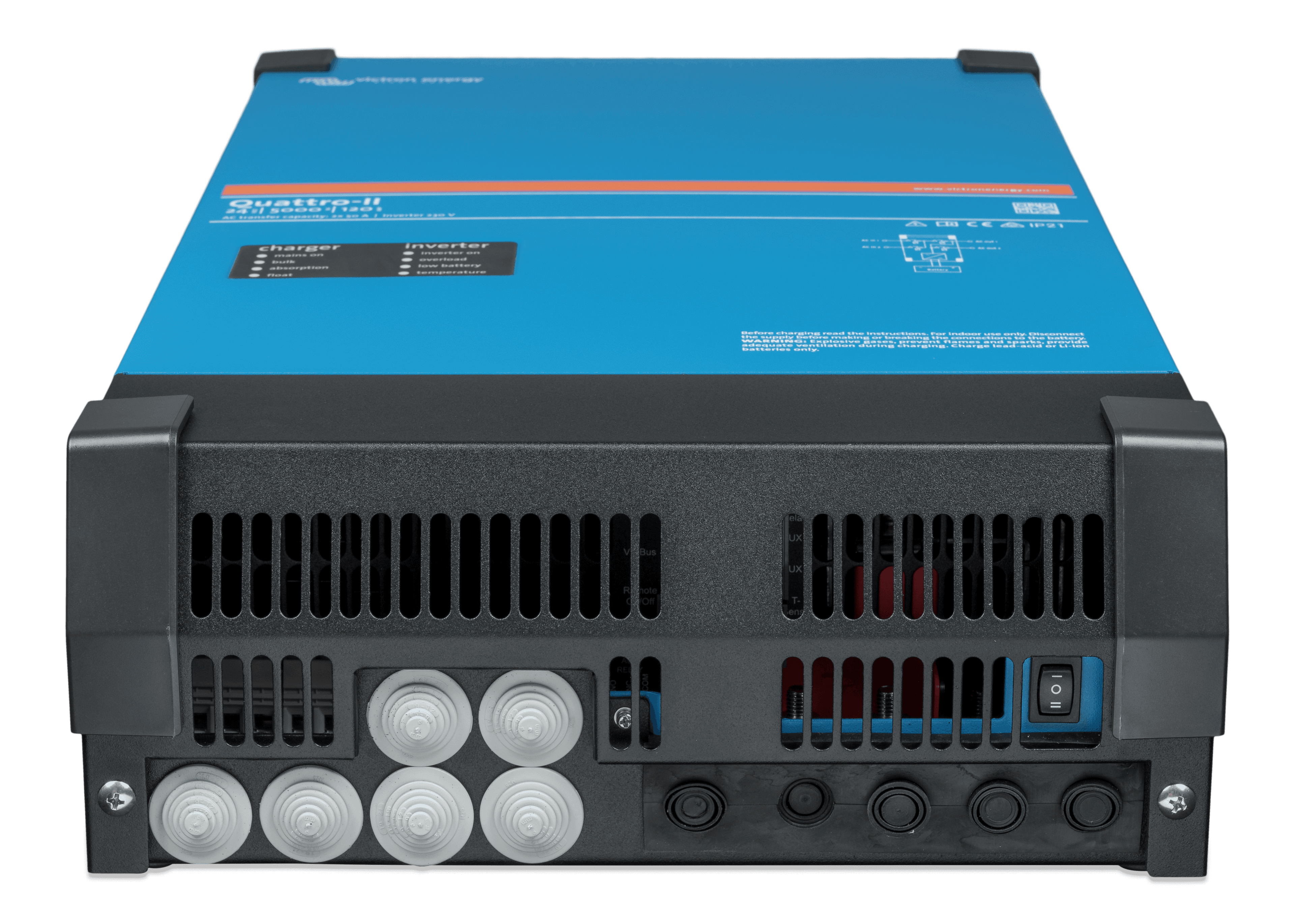

- Quattro-II 24/5000/120-50/50 230V (bottom)

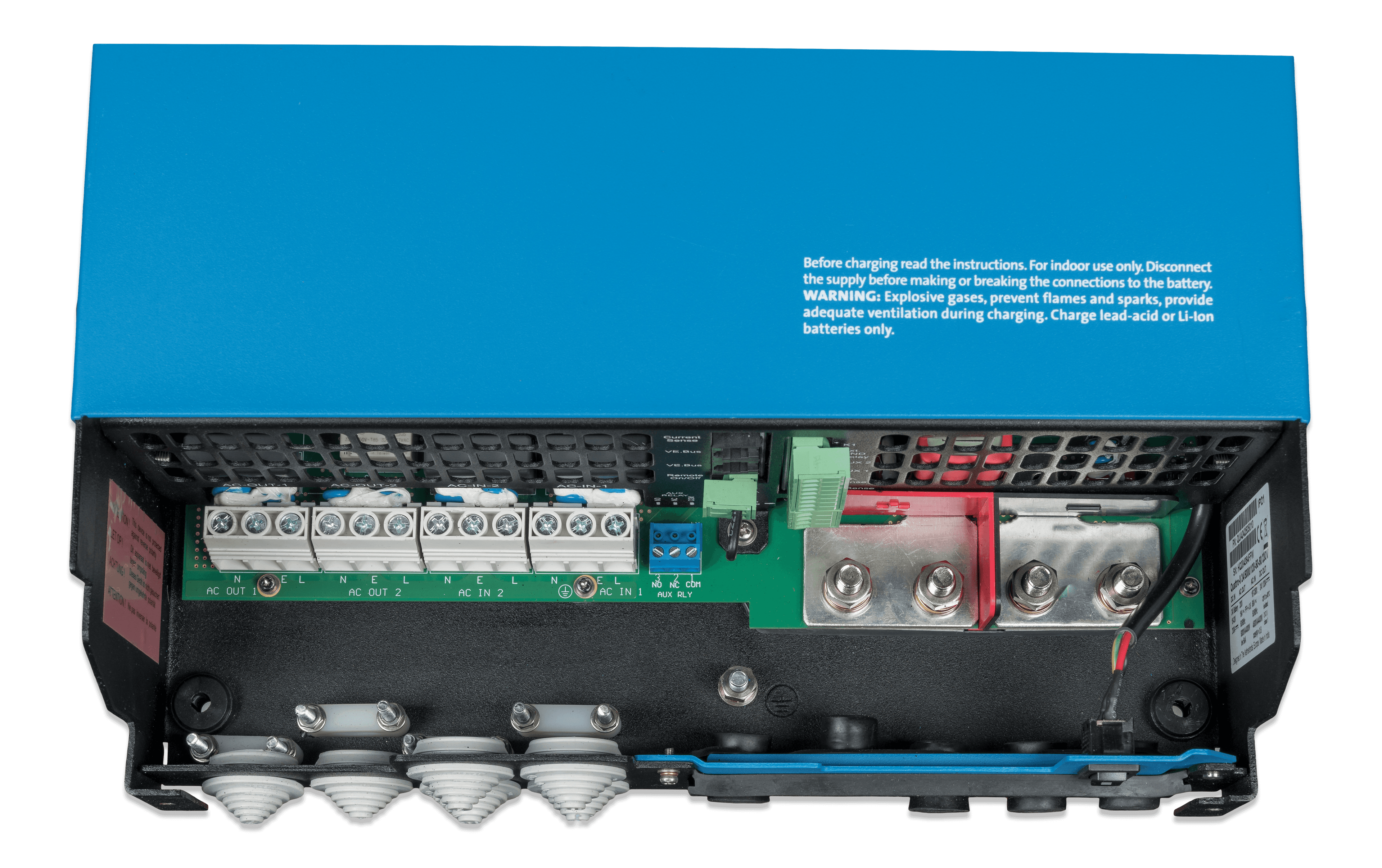

.PNG - Quattro-II 24/5000/120-50/50 230V (close up)

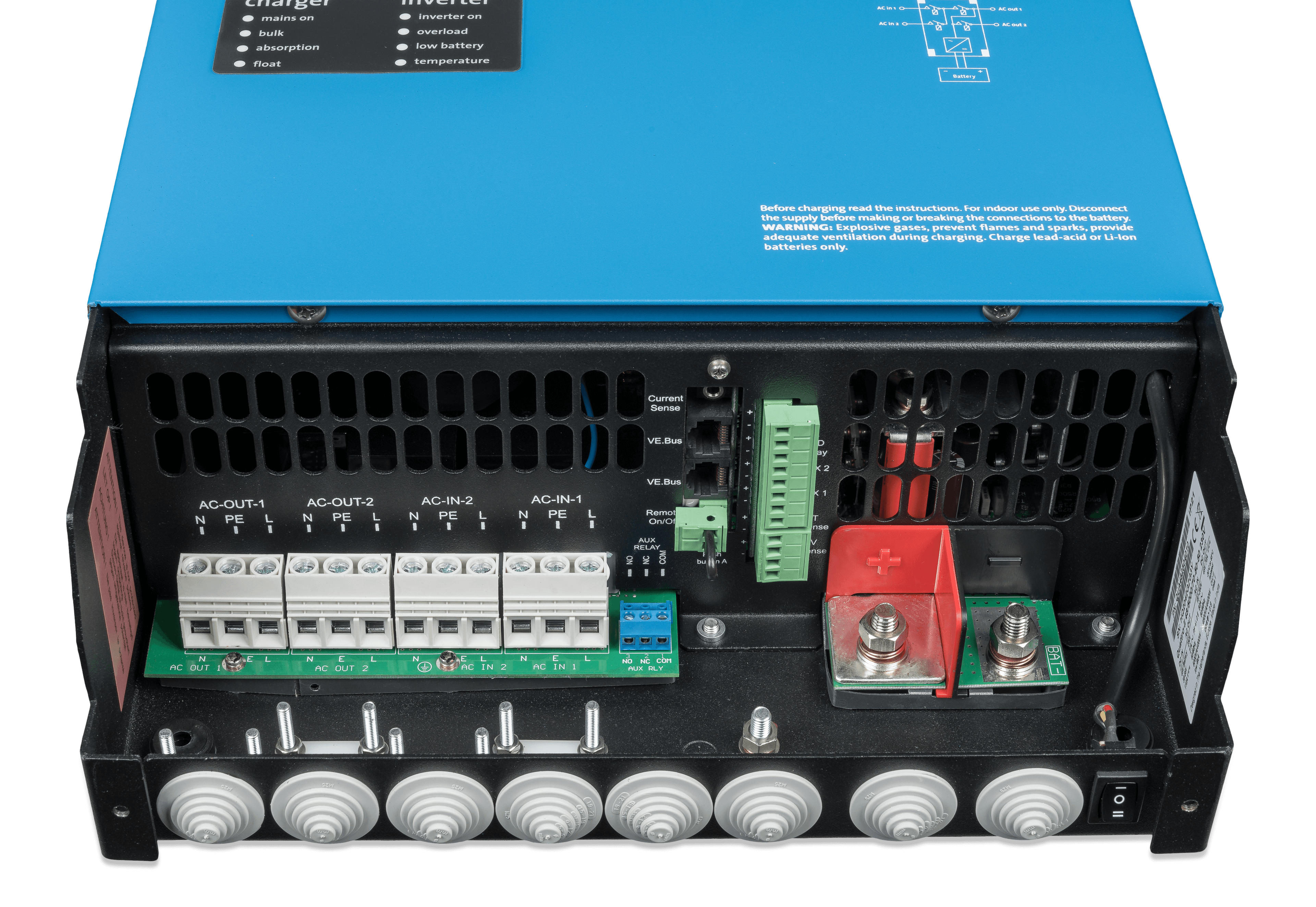

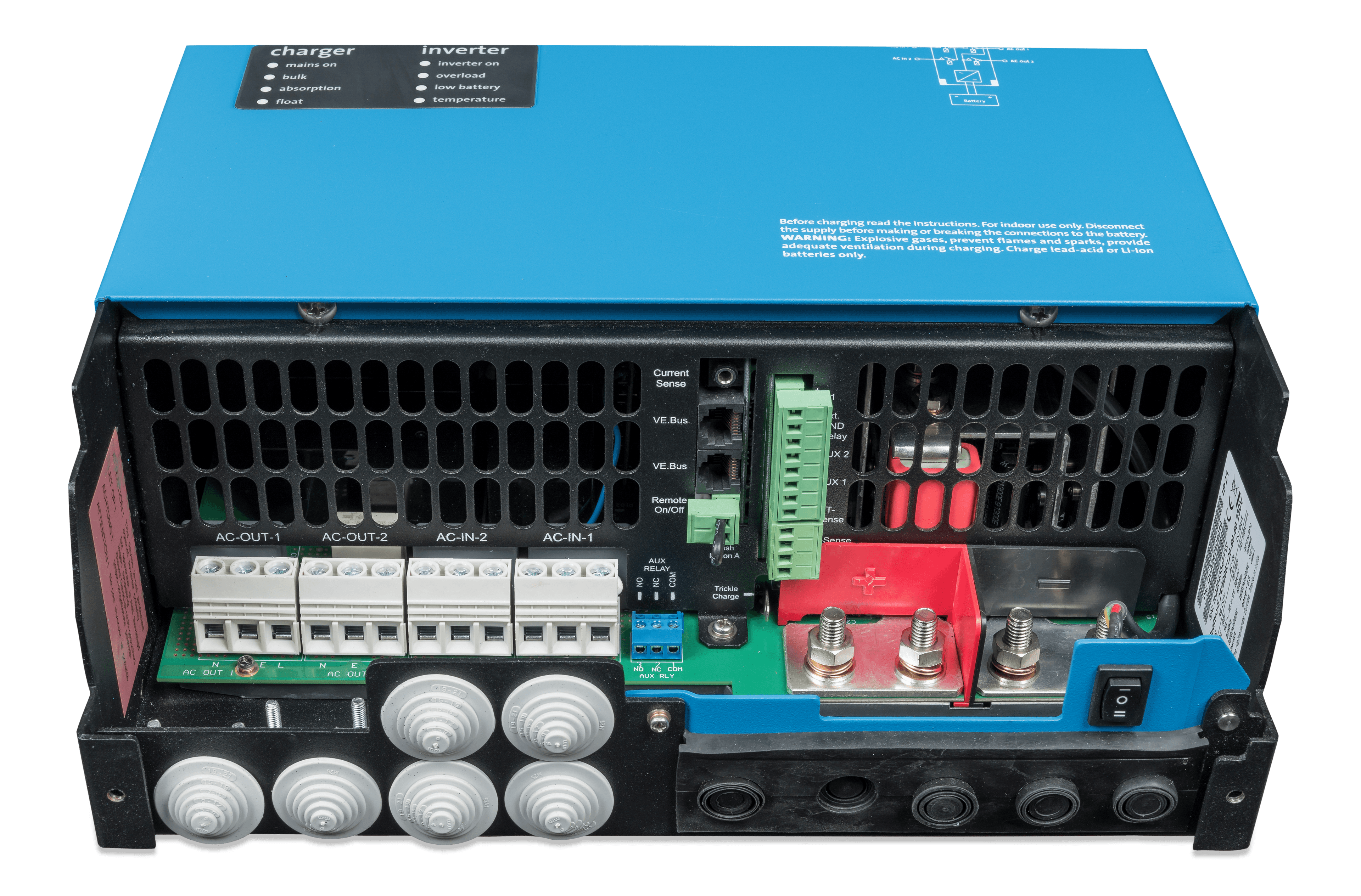

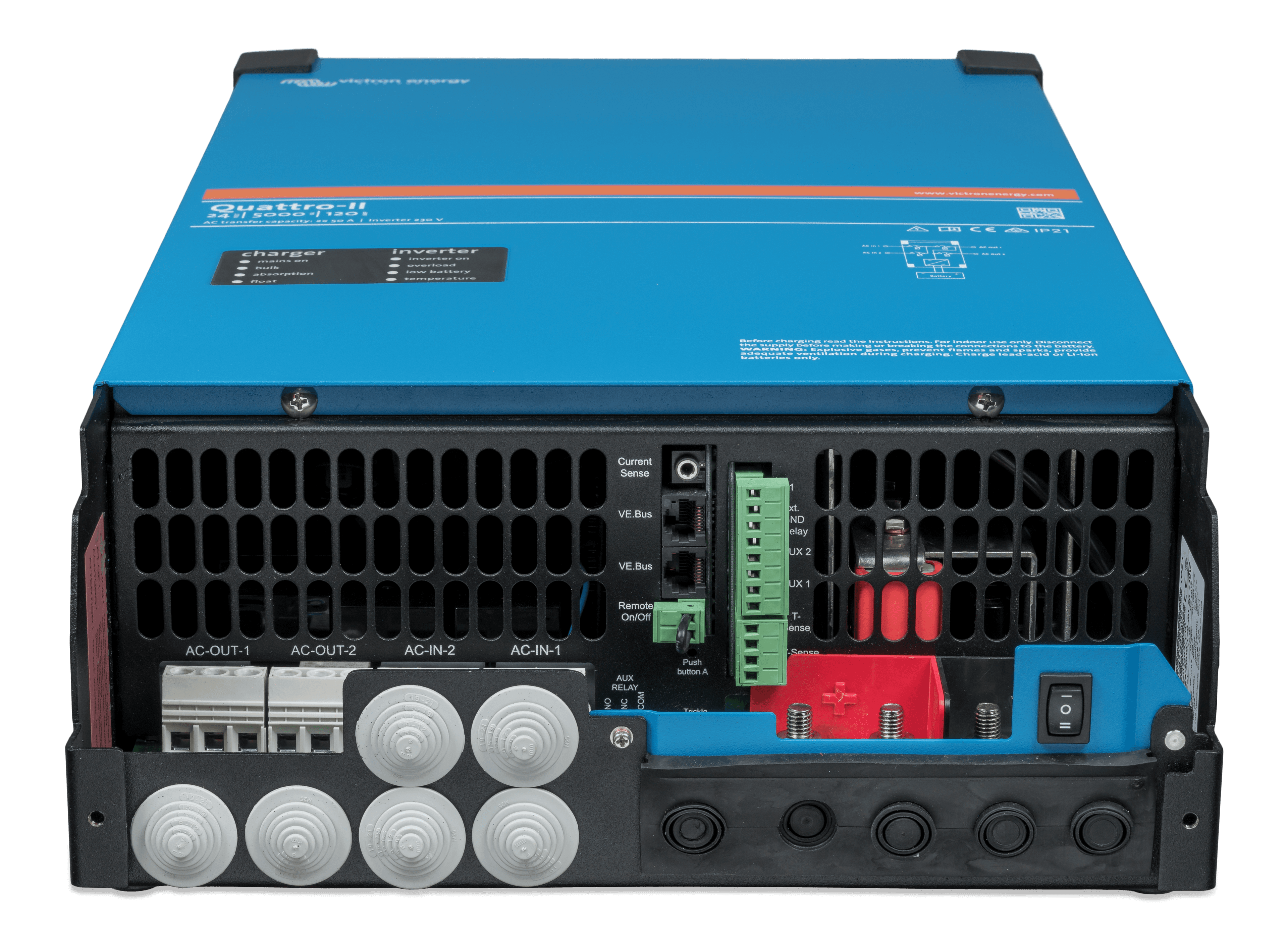

.PNG - Quattro-II 24/5000/120-50/50 230V (connections)
.PNG - Quattro-II 24/5000/120-50/50 230V (connections)

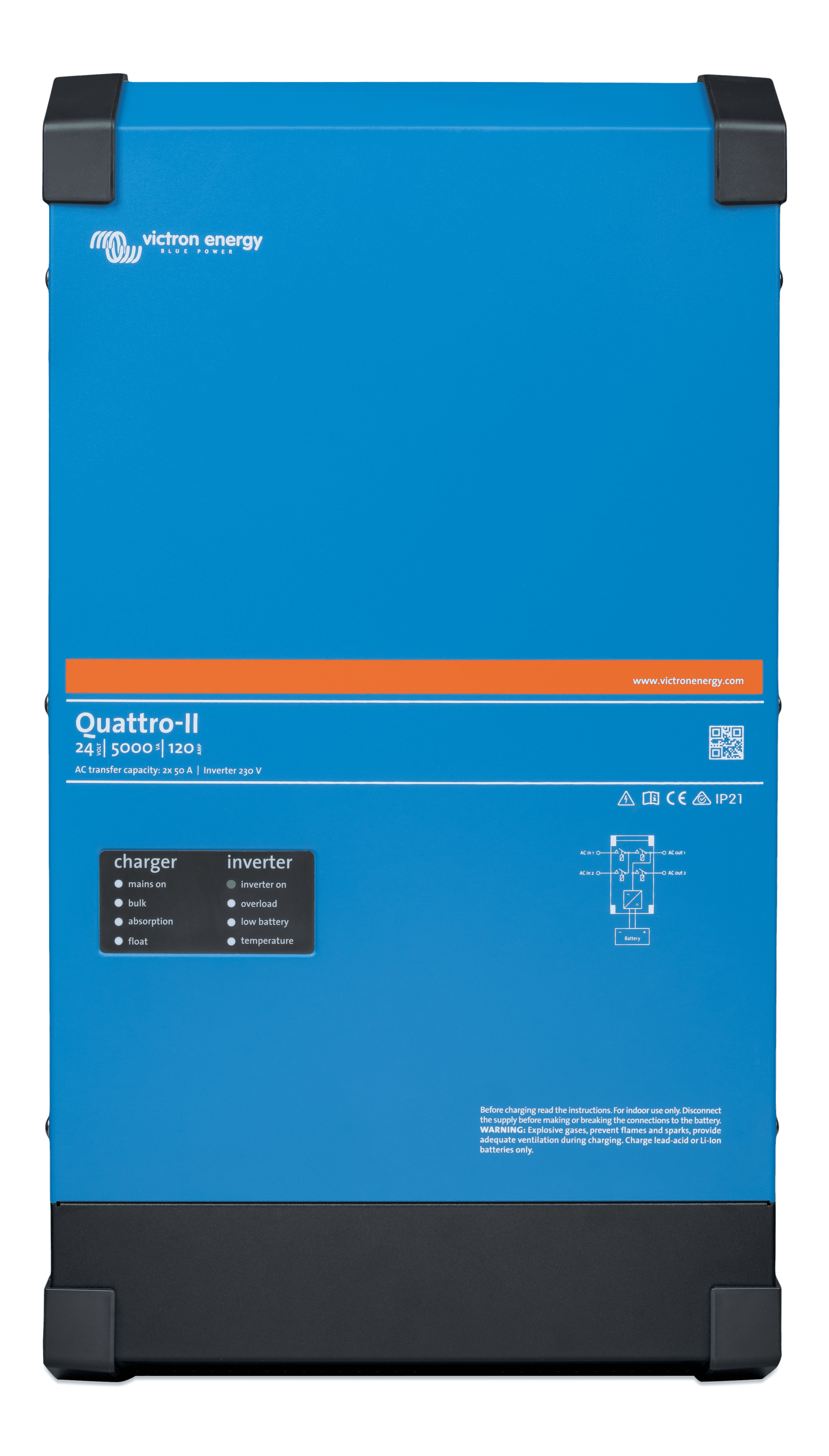

.PNG - Quattro-II 24/5000/120-50/50 230V (front)

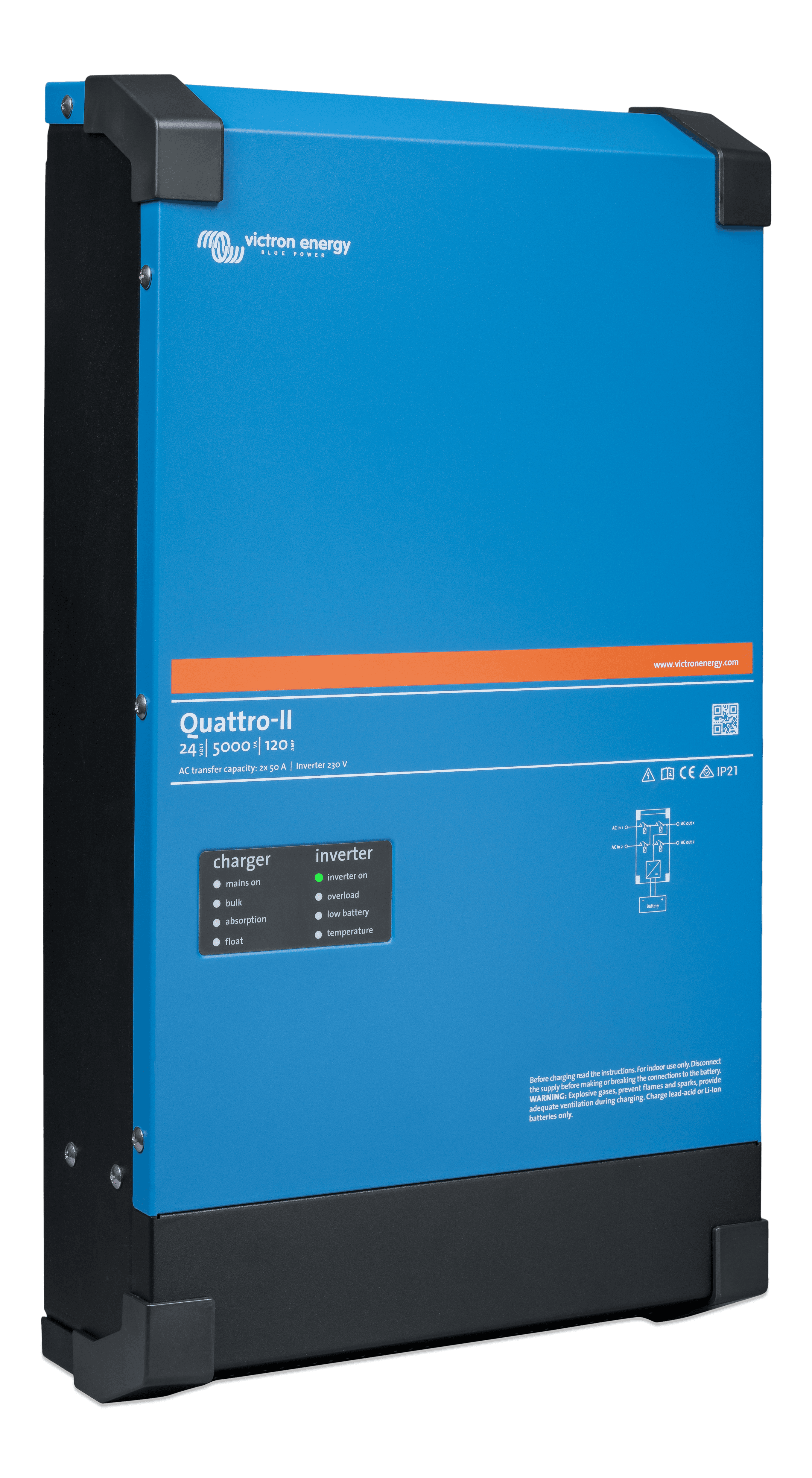

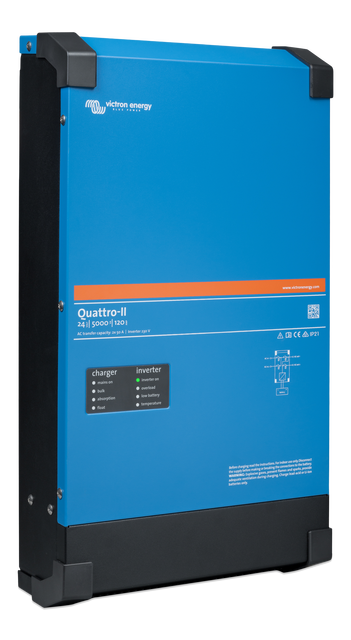

.PNG - Quattro-II 24/5000/120-50/50 230V (right)

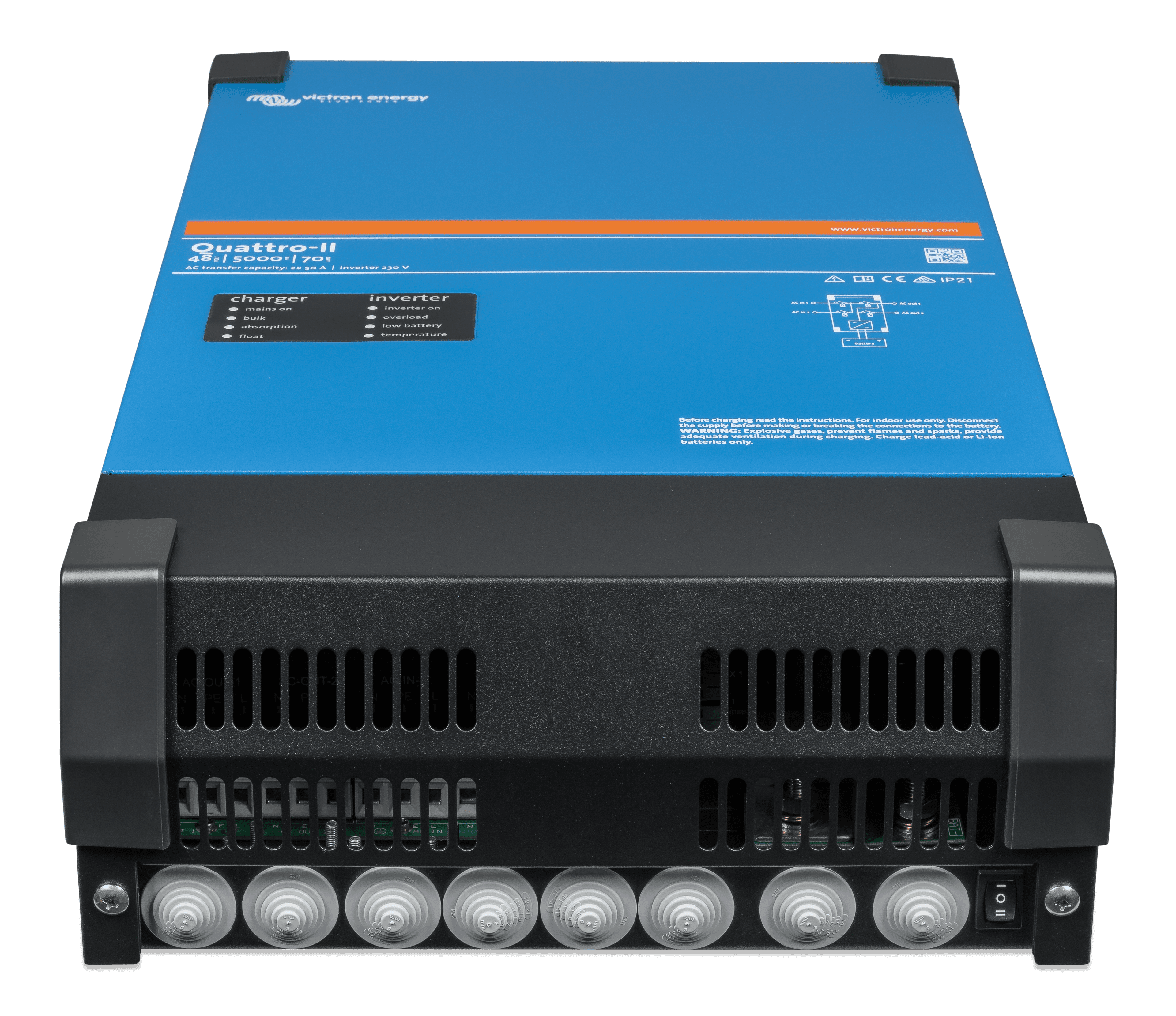

.PNG - Quattro-II 48/5000/70-50/50 (connector closed)

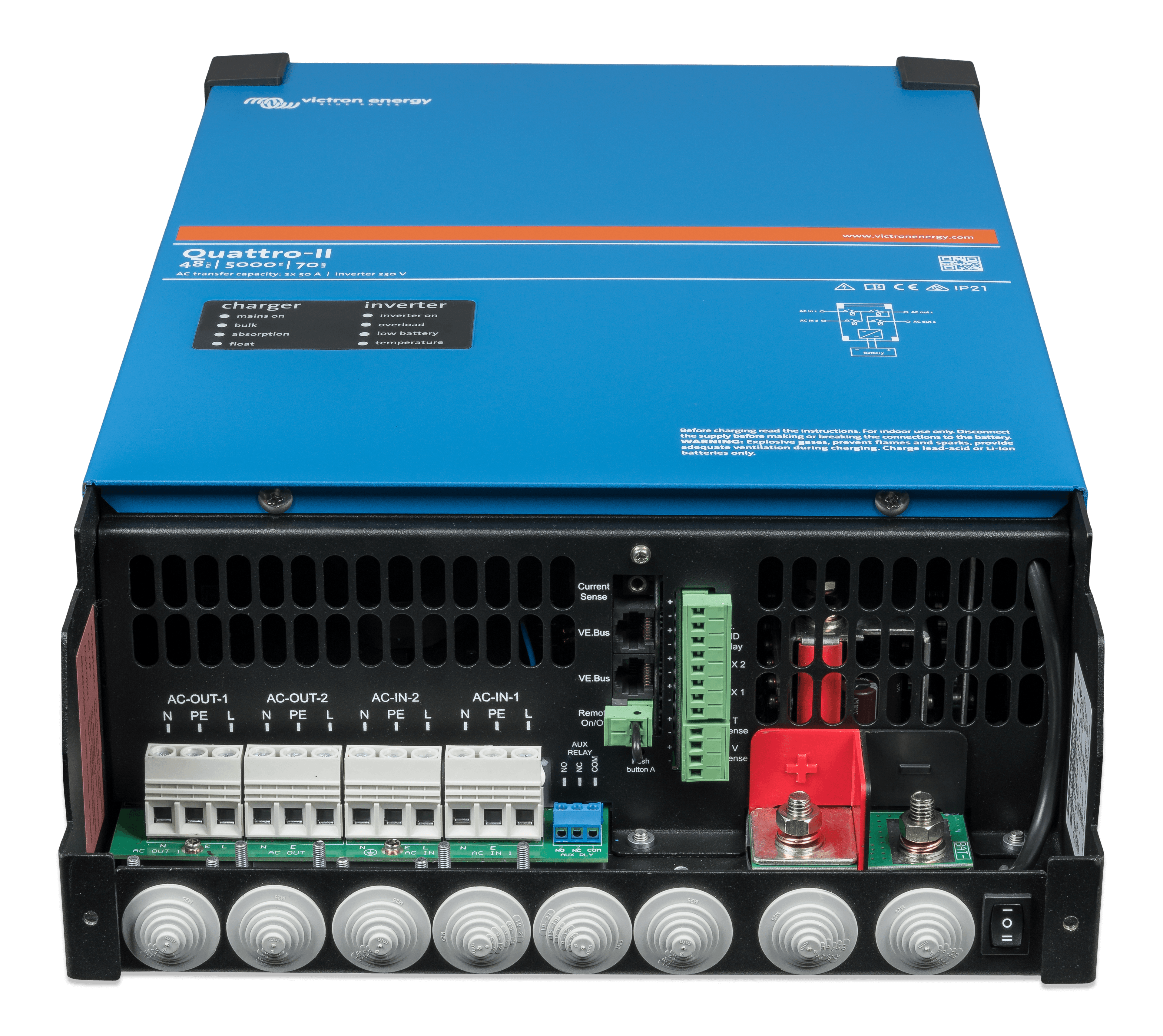

.PNG - Quattro-II 48/5000/70-50/50 (connector open bottom)
.PNG - Quattro-II 48/5000/70-50/50 (connector)
.PNG - Quattro-II 48/5000/70-50/50 (connector bottom)
.PNG - Quattro-II 48/5000/70-50/50 (left)
.PNG - Quattro-II 48/5000/70-50/50 (right)

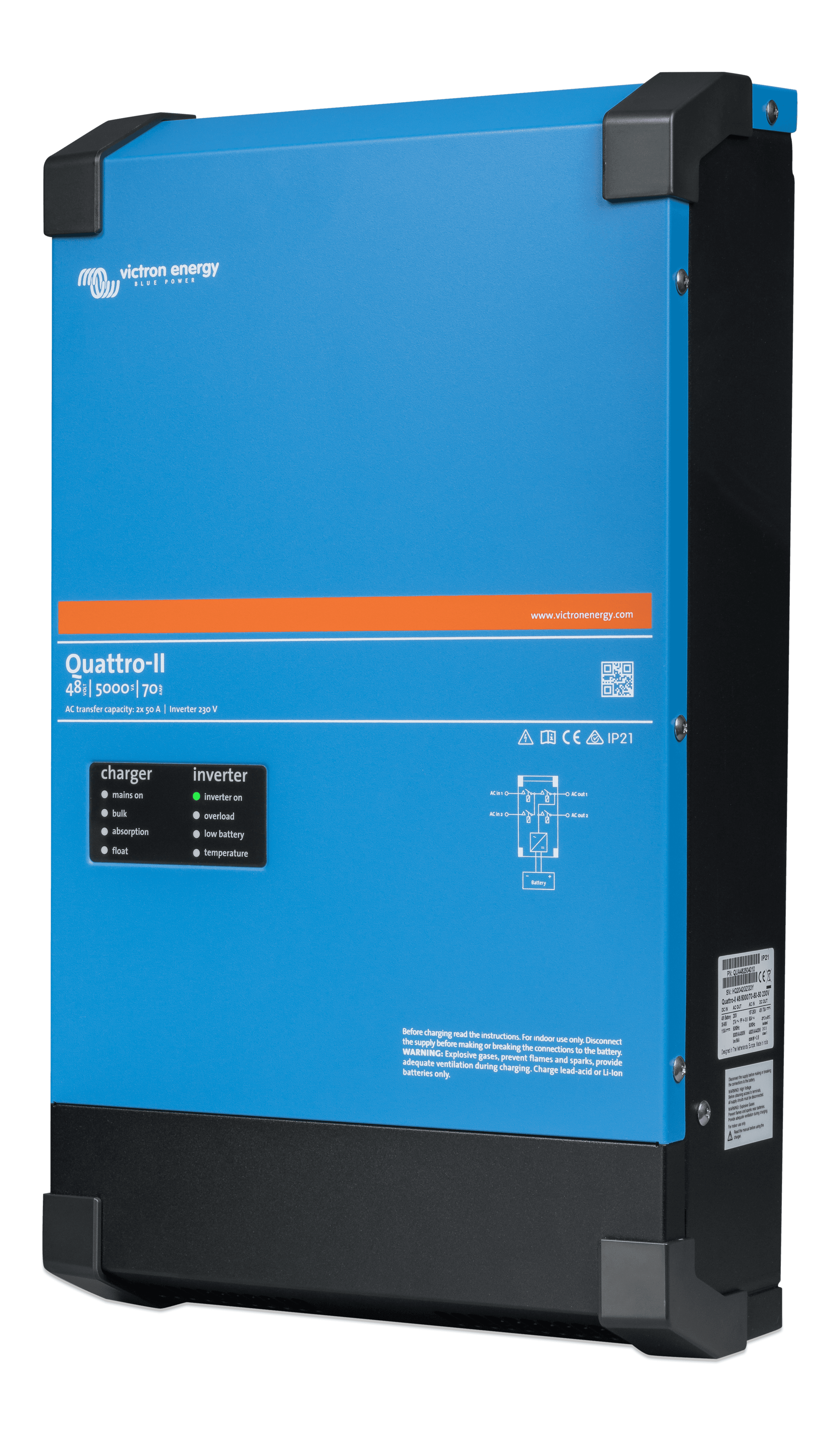

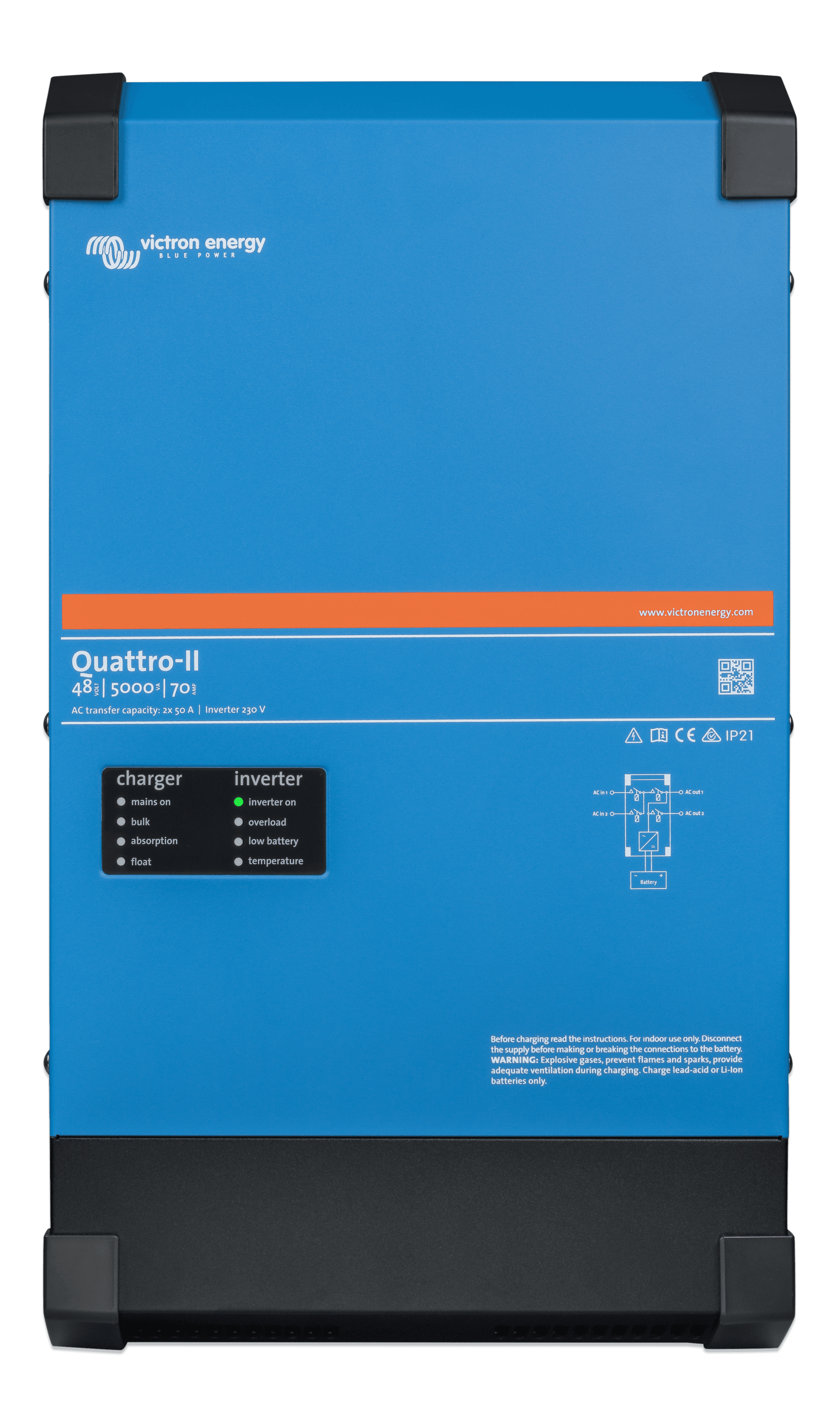

.PNG - Quattro-II 48/5000/70-50/50 (front)

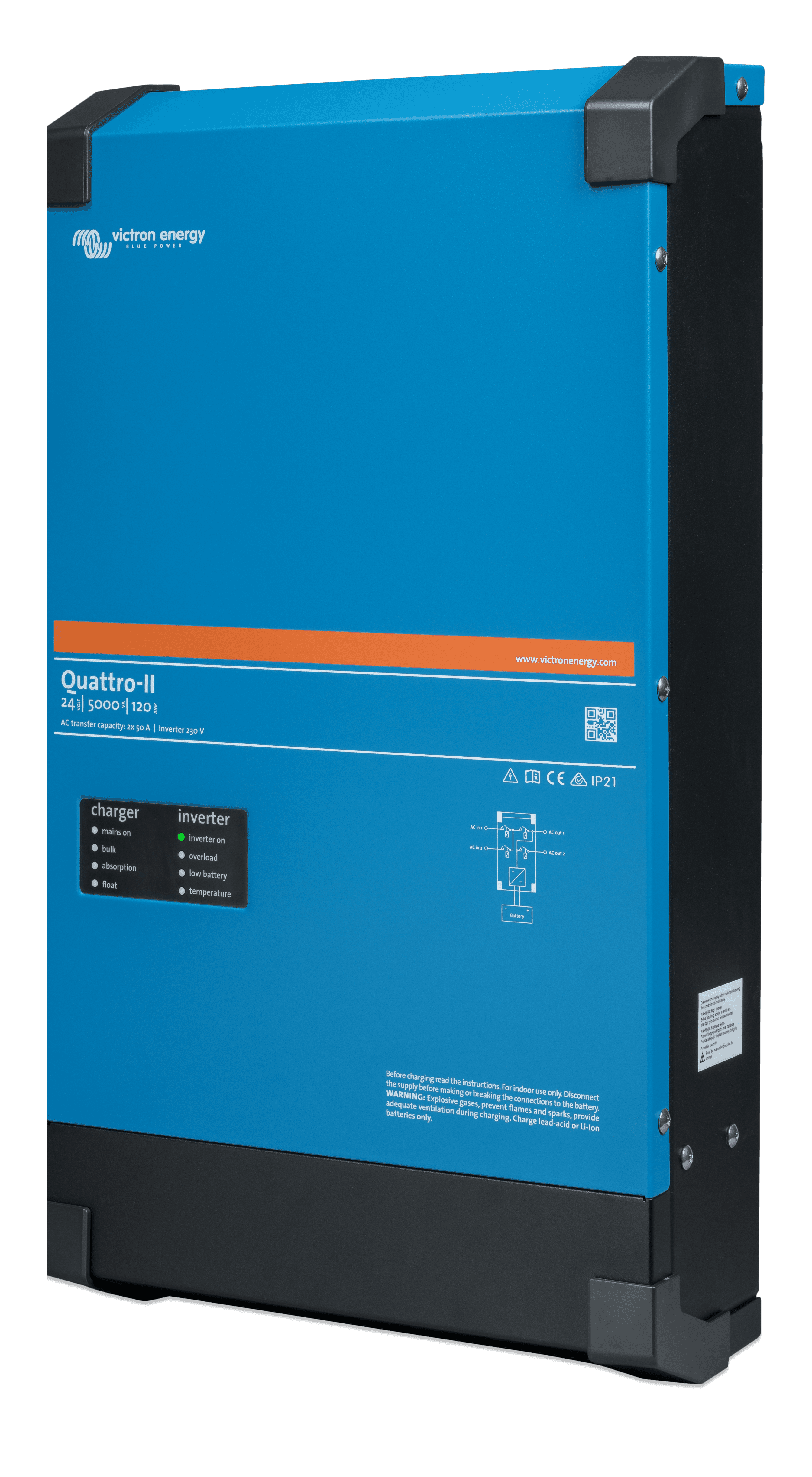

.PNG - Quattro-II 24/5000/120-50/50 230V (left)
.PNG
System Schematics
- Genless catamaran with Victron MultiPlus paralleled Lynx Smart BMS NG 800Ah NG Li HP Alternators ARCO Zeus regulators.PDF
- Quattro-II 5kVA 230VAC 24VDC 600Ah Li NG Lynx Smart BMS NG distributors Cerbo GX touch generator MPPT Extra Alternator Zeus regulator.PDF
- 3 Phase 5kW24V Quattro-II system VEBus BMS 2xSBP 4x200Ah Li Cerbo GX touch 50 MPPT Generator.PDF
- Quattro-II 5kVA-24V-230V AC 460Ah AGM Cerbo GX touch 50 MPPT Generator.PDF
- Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts.PDF
Certificates
- Certificate ESS G99-1 - Quattro-II 48/5000/70-50/50 230V.PDF
- Herstellerklärung und Anschlussplan §14a EnWG und §9 EEG.PDF
- Certificate IEC 60335-1 / 60335-2-29 - Quattro-II 48V 5kVA 230V.PDF
- Certificate IEC 62109-1 / 62109-2 - Quattro-II 48V 5kVA 230V.PDF
- Certificate UNE 206007 - Quattro-II 48/5000/70-50/50 230V.PDF
- Certificate IEC 62116 - Quattro-II 48/5000/70-50/50 230V.PDF
- Certificate ESS C10/11 - Quattro-II 48/5000/70-50/50 230V.PDF
- Certificate Tech Reg 3.3.1 - Quattro-II 48/5000/70-50/50 230V.PDF
- Certificate ESS VDE-AR-N 4105:2018-11 NAS - Quattro-II 48V 5kVA 230V.PDF
- Certificate UTC C15-712-1/DIN VDE 0126-1 - Quattro-II 48/5000/70-50 50 230V.PDF
- Certificate ESS C10/26 - Quattro-II 48V 5kVA 230V (Belgium).PDF
- Certificate ESS NRS 097-2-1 - Quattro-II 48V 5kVA 230V.PDF
- Certificate ESS EN 50549-10 - Quattro-II 48V 5000VA 230V.PDF
- Certificate TOR Erzeuger Typ A v1.2 - Quattro-II 48V 5kVA 230V.PDF
- Certificate ESS G98-1 - Quattro-II 48V 5kVA 230V.PDF
- Certificate IEC 62109-1&2, 62116, 61000-3-11&12 - Quattro-II 48V 5kVA (Chile).PDF
- Declaration of Conformity - Quattro.PDF
- ISO9001 certificate.PDF
